Beschrijving

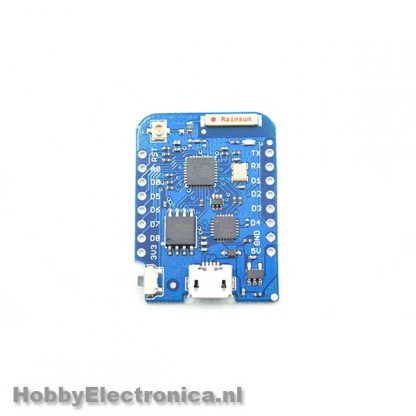

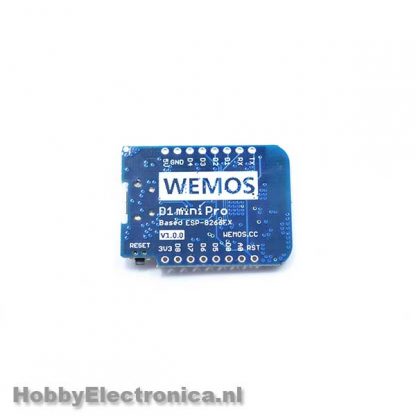

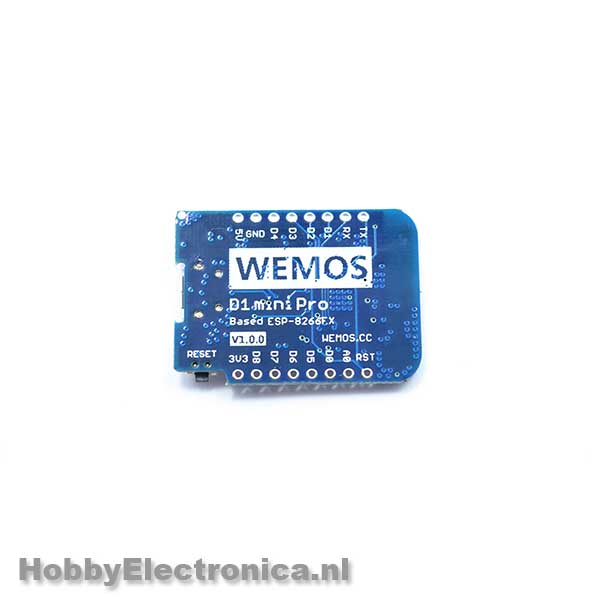

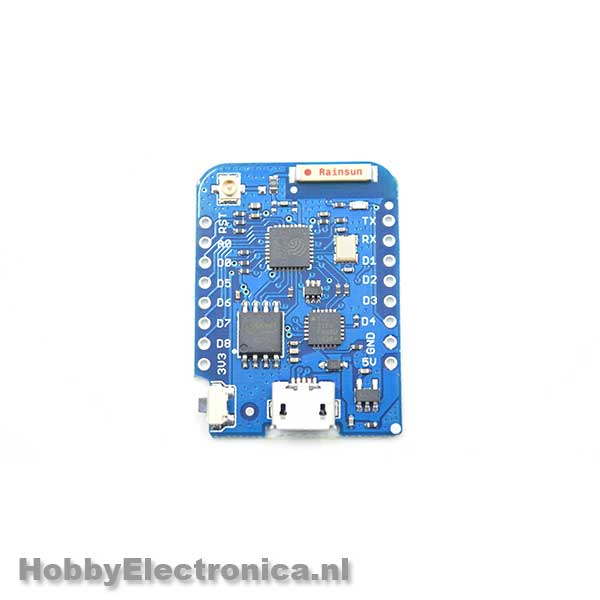

Wemos D1 pro is een mini WiFi microcontroller bord op basis van de ESP-8266EX soc de 16mb versie. Het heeft naast WiFi, 11 digitale pinnen. Op de D0 pin na ondersteunen alle pinnen interupt, PWM, I2C en het one wire protocol. 1 analog input met 3.2V max input. Een micro USB verbinding voor voeding en programmeren op basis van de nieuwe CP2104 chip. Werkt met de Arduino IDE of met NodeMCU. Hij past op een breadboard en word geleverd zonder headers. Er zijn ook veel verschillende shields beschikbaar om functionaliteit toe te voegen. Deze klik je er eenvoudig op. De pinnen zitten rechtstreeks op de ESP-8266 en hebben een 3.3V logica.
Wemos D1 mini pro beginnen:
– Wemos D1 mini handleiding Arduino IDE
– Wemos D1 mini handleiding NodeMCU
– Drivers
Wemos D1 mini pro specificaties:
– Microcontroller: ESP-8266EX
– Operating Voltage: 3.3V
– Digital I/O Pins: 11
– Analog Input Pins: 1(Max input: 3.2V)
– Clock Speed: 80MHz/160MHz
– Flash: 16M bytes
– Ingebouwde ceramic antenne
– Externe antenne connector
– Lengte: 34.2mm
– Breedte: 25.6mm
Wemos D1 mini pro pinout:
| Pin | Function | ESP-8266 Pin |
| TX | TXD | TXD |
| RX | RXD | RXD |
| A0 | Analog input, max 3.3V input | A0 |
| D0 | IO | GPIO16 |
| D1 | IO, SCL | GPIO5 |
| D2 | IO, SDA | GPIO4 |
| D3 | IO, 10k Pull-up | GPIO0 |
| D4 | IO, 10k Pull-up, BUILTIN_LED | GPIO2 |
| D5 | IO, SCK | GPIO14 |
| D6 | IO, MISO | GPIO12 |
| D7 | IO, MOSI | GPIO13 |
| D8 | IO, 10k Pull-down, SS | GPIO15 |
| G | Ground | GND |
| 5V | 5V | – |
| 3V3 | 3.3V | 3.3V |
| RST | Reset | RST |
