Beschrijving

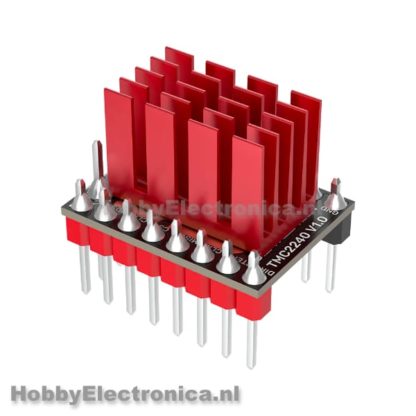

TMC2240 driver van bigtreetech is een nieuwe generatie stille drivers, die een hoger spanningsbereik en een grotere stroomuitgang ondersteunen. Geavanceerde technologieën, zoals StealthChop2™ voor een stillere werking en SpreadCycle™ voor zeer dynamische motorbesturing. De ideale keuze voor 3D-printers, CNC-machines en andere toepassingen.
TMC2240 driver specificaties:
– Ondersteunt hoge onderverdeling: 256 microstappen
– Ondersteunt spanning: 4,5-36V DC
– Ondersteunt maximale stroom: IRMS=2,1A IFS=3A
– Ondersteunt sensorloos homing
– Lage aan-weerstand: Rdson (H+L) = 230mΩ
– Communicatiemodi: SPI of UART (standaard SPI)
– Oververhittingsbeveiliging, overspanningsbeveiliging, blokkeerbeveiliging
– Ondersteunt analoge signaalinvoer
– Real-time bewaking van motor- en aandrijftemperaturen
Let op:
Wanneer u de deze aansluit, zorg er dan voor dat u de connector in de juiste richting richt om te voorkomen dat de polariteit wordt omgekeerd en de schijf wordt beschadigd.
Bij gebruik van hoge spanning (hoger dan 24 V) of hoge stroomsterkte (hoger dan 1,2 A) moet actieve koeling worden gebruikt om te voorkomen dat de drive oververhit raakt.
De fabrieksstandaardmodus voor het stuurprogramma is SPI. Deze modus wordt aanbevolen voor de meeste gebruikers. Als de UART-modus vereist is, is handmatig solderen noodzakelijk.
