Beschrijving

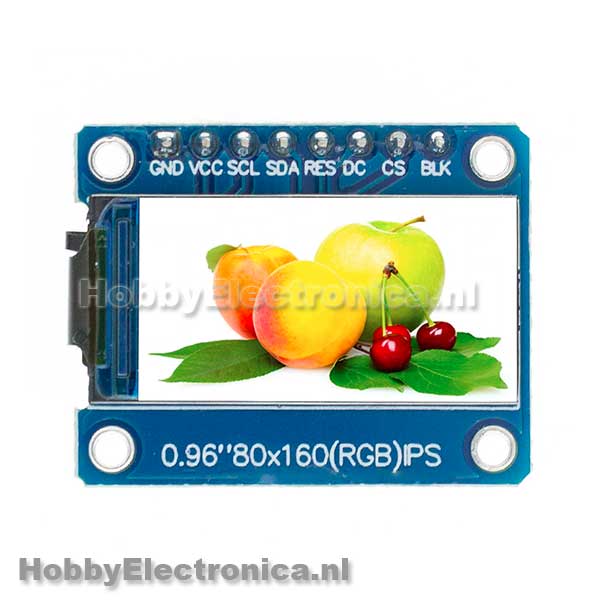

Tft scherm 0.96 Inch Ips Spi. Met dit scherm, te gebruiken met een Arduino, Raspberry, Esp8266 of Esp32 bord, kunnen afbeeldingen of animaties worden weergegeven. Word aangestuurd via Spi zodat er niet veel pinnen van de microcontroller in gebruik zijn. Heeft een resolutie van 80×160 pixels en maakt gebruik van de ICST7735S chip.
Tft scherm 0.96 Inch Ips Spi specificaties:
– Voeding: 3.3V
– Maat: 0.96inch
– Weergavemodus normaal: zwart IPS
– Display formaat: 80RGB * 160 Dot-matrix
– Input data: Spi-interface
– Drive IC: ST7735S
– Dot pitch0.135(H) x 0.1356(V) mm
Tft scherm 0.96 Inch Ips Spi pinout:
1. GND: macht grond
2. VCC: 3.3V (DC)
3. SCL: SPl klok lijn
4. SDA: SP datakabel
5. RES: herstart interface
6. DG: SPI data/command selectie
7. CS: Chip select interface
8. BLK: backlight controle
