Beschrijving

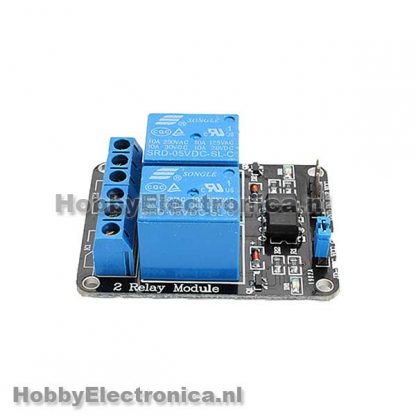

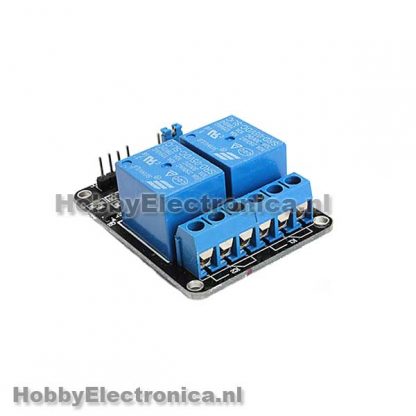

Relais module 2 kanaals 5V. De relais op deze module zijn aan te sturen met een 5V signaal vanuit oa een Arduino of andere microcontroller. Door middel van de relais kan er geschakeld worden van wisselspanning (max. 230V) en gelijkspanning (max. 30V) tot 10A. Met handige schroefterminals voor het aansluiten van het te schakelen apparaat. De relais heeft een normaal-open en normaal-dicht contact.
Relais module 2 kanaals 5V specificaties:
– Controle signaal: TTL level
– Maximum schakel voltage: 250VAC 30VDC
– Contact actie tijd: 10ms less
Electronics4Fun (geverifieerde eigenaar) –
Veelzijdige relaismodule die je makkelijk aan je Arduino uitgang kunt koppelen en je hebt 2 potentiaalvrije wisselschakelaars tot je beschikking, dus volledig elektrisch gescheiden van je arduino.
Op de print van deze relaismodule zitten transistoren die de relais schakelen, dus belast je arduino uitgang nauwelijks, zodat je zonder problemen te krijgen ook meerdere van deze relaismodules op 1 digitale uitgang kunt aansturen. Schakelt tot 250 volt/ 10A wisselspanning of tot 30 volt/10A gelijkspanning. Wil je 220 volt dubbelpolig schakelen, maak dan gebruik van de contacten van deze twee relais. Je hebt nu ook twee wisselschakelaar-relaiscontacten tot je beschikking. Je kunt met 2 wisselcontacten ook een kruisschakelaar maken, dan kan je bv. de draairichting van een gelijkstroommotor omkeren.
Edwin (geverifieerde eigenaar) –
Dit relais is prima aan te sturen vanuit de Raspberry. De +5V en de GND vanaf de GPIO-pinnen van de Raspberry met de relaismodule verbinden als voeding, en dan een uitgang van de Raspberry met een ingang van de relaismodule verbinden. Als je de uitgang van de Raspberry dan laag maakt (dus naar 0 V trekt), schakelt het relais om, schakel je de uitgang naar hoog (dus naar +3,3V) dan schakelt het relais weer terug. Precies andersom als ik verwacht had, maar geen probleem, het relais heeft immers toch een omschakelcontact.
Op de relaismodule zitten verder ook nog twee LED’s, handig om de status van de beide relais aan te geven. Ook aanwezig zijn twee optocouplers (de PC817), voor een goede galvanische scheiding. Dit staat niet eens in de specs op de website vermeld, maar is wel aanwezig. Elk relais wordt geschakeld door een transistor (dus geen grote stroom over de uitgang van de Raspberry), en is netjes beschermd door een blusdiode.
Op de relaismodule zit tevens een jumper (JD), helaas zit er geen enkele documentatie bij, om uit te leggen waar die precies voor dient (wellicht is het relais daarmee ook ‘andersom’ te schakelen, dus ‘aan’ bij een 1 en ‘uit’ bij een 0 op de ingang). Nog niet uitgeprobeerd.
Tip aan Hobby Electronica, om er op de website nog even extra bij te vermelden van de LED’s, de optocouplers en de jumper.
Klein minpuntje van de relaismodule: de bevestigingsgaten van de print zitten zó dicht bij de aansluit-terminals, dat je er geen fatsoenlijk M3-boutje doorheen kan doen (zie ook de foto op de website). Ik heb de terminal een beetje bij moeten vijlen, om het passend te krijgen, en de print te kunnen bevestigen. Als de print ietsje groter zou mogen, dan zou het net wat beter passen.
Beoordeling: vier sterren, wegens de ontbrekende documentatie en de bevestigingsgaten, anders was het zeker een vijf geweest !
bornwird (geverifieerde eigenaar) –
Makkelijk aan te sluiten om een Arduino board, en werkt na behoren.
Schakelt grote stroom tot kleine stroom (aan en uit).
J Verwaal (geverifieerde eigenaar) –
Voor wie zich afvraagd waar de jumper voor is:
Advanced
The pins of the 1×3 pin header are marked on the PCB:
RY-VCC – This is the 5V required for the relays. At delivery, a jumper is present on this and the adjacent (VCC) pin.
VCC – This is the 5V VCC supplied on the 1×4 pin connector
GND – Connected to 0V pin of 1×4 pin header
If opto isolation is required, an isolated 5V supply should be used. For normal operation, a jumper bewtween pins 1 and 2 selects the 5V signal from the 1×4 pin header. This means both the “input side”, and “relay side” use the same 5V supply, and there is no opto-isolation.
