Beschrijving

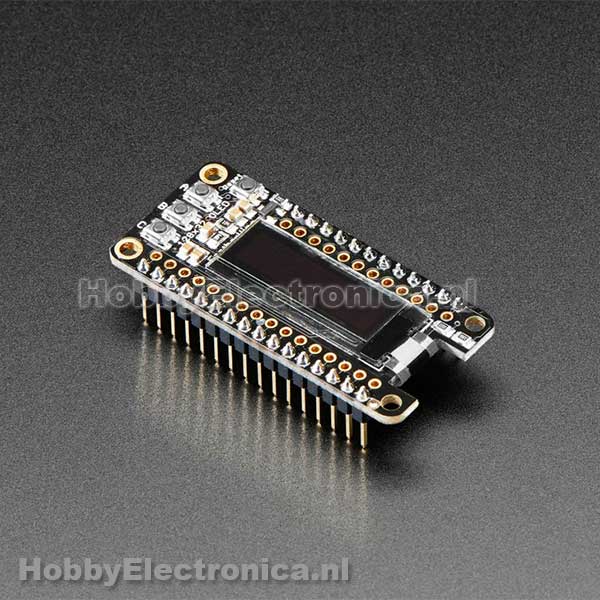

OLED FeatherWing 128×32 voegt een 128×32 monochrome OLED plus 3 gebruikerstoetsen toe aan elk Feather bord. Wordt volledig gemonteerd geleverd, zodat je een FeatherWing bovenop je Feather kunt aansluiten, solderen is niet nodig!
Deze schermen zijn klein, slechts ongeveer 1 inch diagonaal, maar zeer leesbaar vanwege het hoge contrast van een OLED-scherm. Dit scherm is gemaakt van 128×32 individuele witte OLED-pixels en omdat het scherm zijn eigen licht heeft, is er geen achtergrondverlichting vereist. Dit verminderd het vermogen dat nodig is om de OLED te gebruiken en is de reden waarom het display zo’n hoog contrast heeft. Het heeft een resetknop en drie mini buttons genaamd AB en C zodat je een mini gebruikers interface kunt maken
Getest werkt met de Feather 32u4, M0 en ESP8266 boards. De OLED gebruikt alleen de twee I2C-pinnen op de Feather en te grbuiken met vrijwel alle Featherwings, zelfs als je I2C gebruikt, want dat is een gedeelde bus.
OLED FeatherWing 128×32 specificaties:
– OLED UG-2832HSWEG02 Datasheet
– PCB afmetingen: 22.9mm x 50.9mm
– Display: ~25.8mm / ~1.0″
– Gewicht: 4.8g
– Op 32u4 of M0 Feathers, buttons A, B & C verbinden naar 9, 6, 5
– Op Huzzah ESP8266 Feather, buttons A, B & C verbinden naar 0, 16, 2
