Beschrijving

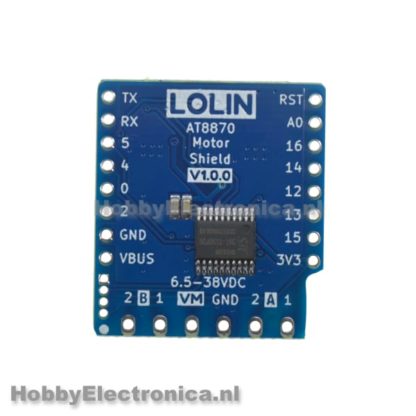

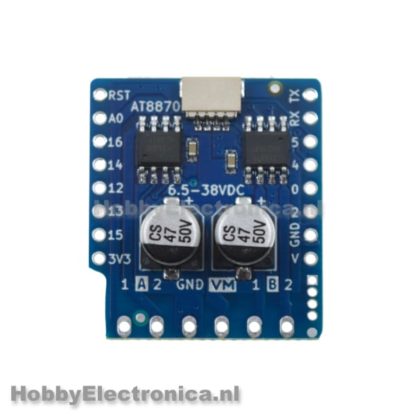

Motor shield D1 mini AT8870 kan 2 motoren aansturen. Voor motoren met een voeding tussen de 6,5 en 38VDC en een gemiddelde stroom van 2A met een max piek van 3.6A. CW/CCW/korte rem/stop motor control modes. I2C interface met LOLIN I2C Poort.
Motor shield D1 mini AT8870 specificaties:
– Voedingsspanning(motoren): VM = 6.5-38VDC
– Uitgangsstroom: Iout = 2A (gemiddeld) / 3.6A (piek)
– I2C interface
– CW/CCW/short brake/stop motor control modes
Pinout
D1 mini GPIO Shield
D1 5 SCL
D2 4 SDA
VM: Motor power supply + (6.5-38VDC)
GND: Motor power supply –
1-A-2: Motor A
2-B-1: Motor B
