Beschrijving

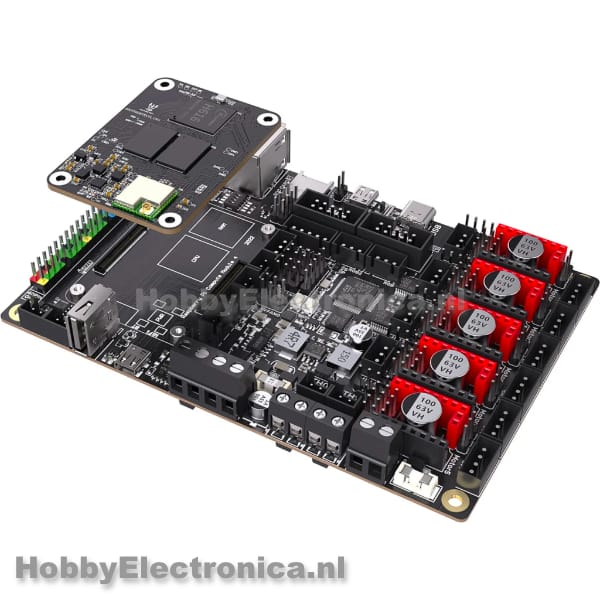

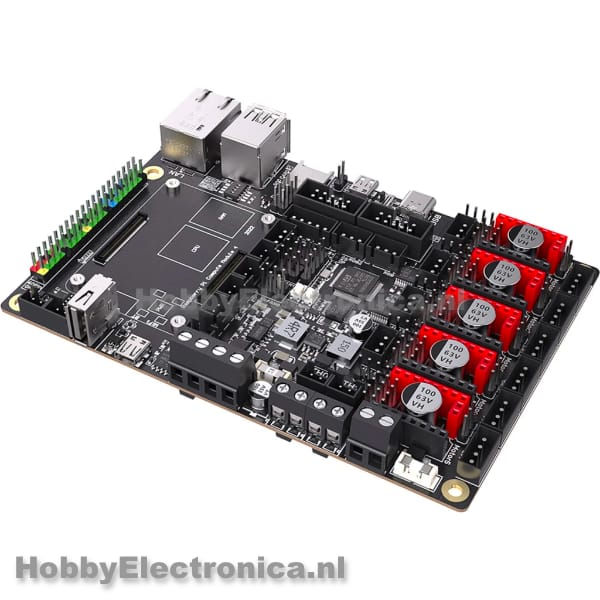

Manta M5P, op basis van van een 32-bit 64MHz ARM Cortex-M0+ serie STM32G0B1RET6 microcontroller. Het is een 32-bit moederbord speciaal ontworpen voor het gebruik van Klipper. Het bord maakt directe installatie van de BIGTREETECH CB1/Raspberry Pi CM4 mogelijk om Linux en Klipper te draaien. Het bijzondere aan dit moederbord is dat de BTB-headers er direct op zijn geïntegreerd om het voor klanten gemakkelijker te maken om te kiezen tussen CM4 of een andere oplossing.
Dankzij de vele uitbreidingsmogelijkheden van de Manta M5P kunt u uw 3D-printer geheel aanpassen naar uw wensen. Naast de LAN-poort, twee HDMI-poorten(werkt alleen met CB1 module), 3x USB 2.0 en USB type-C poort zijn er headers aanwezig voor het aansluiten van LCD schermen, een automatische bed leveling sensor, 3 thermistoren en twee verwarmingselementen naast het heated bed. De 40-pins GPIO header, CAN en SPI headers maken verdere uitbreidingen mogelijk. Indien u gebruikt maak van stappenmotoraansturing die hogere voltages ondersteunt kunt u de M5P per driver instellen voor het gebruik van 24-56V vanaf de HV-IN poort.
Manta M5P specificaties:
– Afmetingen: 137,5 x 95 mm
– Inbouwmaat: 150 x 95 mm
– Processor: ARM Cortex-M0+ STM32G0B1RET6 64 MHz
– Ingangsspanning: VIN (DC12V of DC24V), HV (DC24V of DC56V)
– Logische spanning: DC3,3 V
– Fan interfaces: 3 x 2 pins CNC (FAN0, FAN1, Pi-FAN) (5/12/24 V spanning selecteerbaar), 1 x Altijd aan (FAN)
– Uitbreidingsinterfaces: CAN, Probe, RGBx2, SPI, EXP1+EXP2, MIN1-MIN4, 40pin GPIO

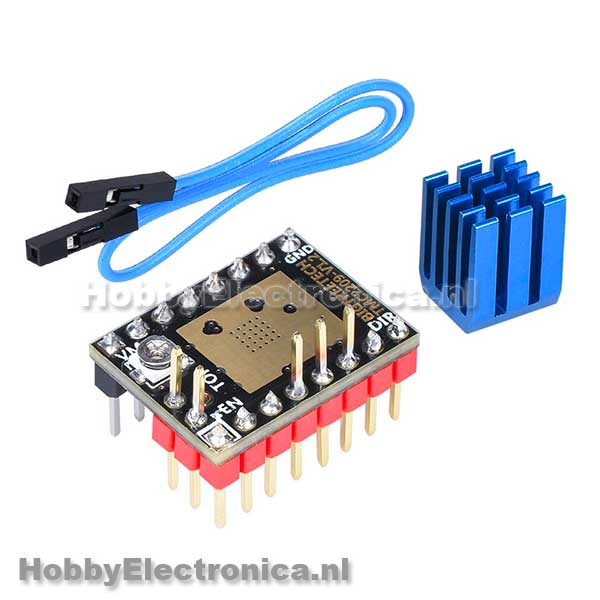

– Motor driver: Ondersteunt TMC5160, TMC2209, TMC2225, TMC2226, TMC2208, TMC2130, ST820, LV8729, DRV8825, A4988…
– Werkingsmodi van het stuurprogramma: SPI, UART, STEP/DIR
– Motor driver interfaces: Motor1, Motor2, Motor3 (dubbele motorpoort), Motor4, Motor5
– 3D-printer setup: Cartesian, Delta, Kossel, Ultimaker, CoreXY
– Aanbevolen software: Cura, Simplify3D, Pronterface, Repetier-host, Makerware
– PC-interfaces: usb Type-C
