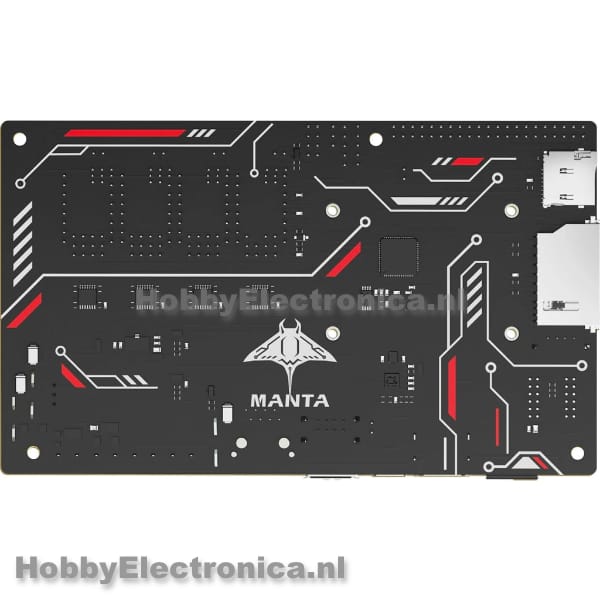

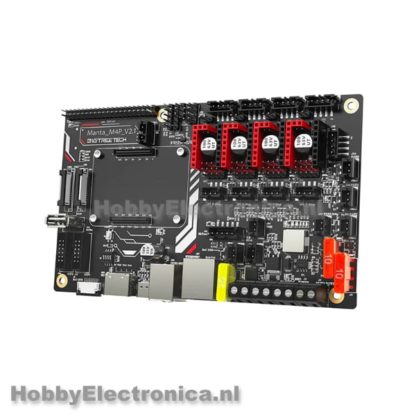

Manta M4p

Beschrijving

Manta M4p is een veelzijdig 32-bits moederbord dat veel functies heeft en een verscheidenheid aan upgrade-opties biedt dankzij de vele interfaces. De Manta M4P is uitgerust met dezelfde connector als Raspberry Pi compute module. Hierdoor kan het moederbord worden aangesloten op alle versies van de Raspberry Pi CM4 en CB1. Dit maakt het een ideaal bord voor een klipper upgrade. Een HDMI-aansluiting maakt de overdracht van audio en video rechtstreeks naar een HDMI-scherm mogelijk!
Het is gebaseerd op een STM32G0 en kan 5 verschillende stappenmotoren (max 4 drivers) aansturen. Verder heeft het board een groot aantal extra aansluitingen, om onder andere auto-bed leveling, extra fans of LED strips aan te sluiten.

Manta M4p sepcificaties:
– Afmetingen: 160x95mm
– Installatiegrootte: 146×84.2mm
– Processor:ARM Cortex-M0+ STM32G0B0RE
– Ingangsspanning: DC12V of DC24V
– Logische spanning: DC3.3V
– Firmware: Klipper/Marlin
– Fan interfaces: 3 CNC fans (optioneel voltage 24/5V), 1 SoC fan
– Servos, Probe, Fil-DET, 2 x RGB
– Stepper motor drivers:TMC5160, TMC2209, TMC2225, TMC2226, TMC2208, TMC2130, ST820, LV8729, DRV8825, A4988, etc.
– Driver werkmodi: SPI, UART, STEP/DIR
– Motor driver interfaces: X, Y, Z (Dual Z axis), E0
– 3D printer setup: Cartesian, Delta, Kossel, Ultimaker, CoreXY
– Aanbevolen software: Cura, Simplity3D, Pronterface, Repetier-host, Makerware

Schema en pinout
