Beschrijving

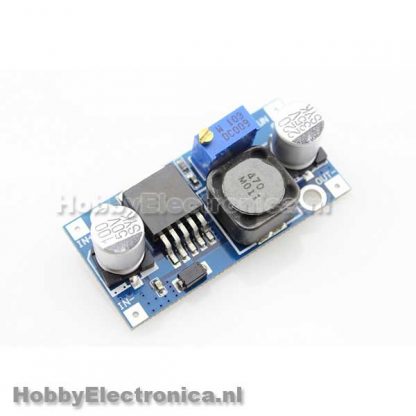

LM2596S voedingsmodule voor het verlagen van een voedingsspanning op basis van een spanningsregelaar. De ingangsspanning mag liggen tussen de 4 en de 35 Volt. De uitgangsspanning kan middels de regelbare weerstand ingesteld worden op 1.5V tot 30V.
LM2596S voedingsmodule specificaties:
– Input: 3 – 40V (1.5V hoger dan uitgangsspanning)
– Uitgangsspanning (regelbaar): 1.5 – 30V
– Output: 2A (max. 3A met heatsink)
– Load regulatie: ±0.5%
– Spanningsregeling: ±2.5%
– Schakel frequentie: 150kHz
– Werktemperatuur: -40C tot +85C
– Afmetingen: 4,8 x 2,3 x 1,4cm
Peter (geverifieerde eigenaar) –
Super handige DC/DC converter.Zeer nauwkeurig en makkelijk in te stellen met de potmeter.
Product ziet er netjes uit en doet wat hij moet doen.
Houd zich zelf redelijk koel maar heb voor de zekerheid een kleine ventilator erop gezet voor als ik lange tijd tussen 1 en 2 ampere er van vraag.
Prijs/ kwaliteit is goed
Peter (geverifieerde eigenaar) –
Bij vorig bericht horen natuurlijk 5 sterren te staan 😉
Tom (geverifieerde eigenaar) –
Goede gelijkspanningsomvormer, zeker voor deze prijs.
Electronics4Fun (geverifieerde eigenaar) –
Prima module, uitgangsspanning goed in te stellen en blijft heel stabiel, ook bij belasting! Heb een langdurige test gedaan met een ingangssapnning van 30 volt en de uitgangsspanning ingesteld op 3,3 volt en een belasting van 1 Ampëre. De spanningsregelaar werd en bleef 50 graden en dat is heel normaal. De module lag vrij op tafel tijdens de test gedurende enkele uren. Dezelfde configuratie bij 2 Ampère, bleef de uitgangsspanning erg stabiel, maar de temperatuur van de LM2596 liep op naar 100 graden. Geen probleem, maar de omringende componenten werden ook warm en ik raad dan een klein computerventilatortje aan of een koelelement op de LM2596. Ik heb met opzet het spanningsverschil groot gehouden om deze module goed op de proef te stellen. Voor de meeste toepassingen zal deze step-down module met vlag en wimpel slagen.
Marc Sang Ajang (geverifieerde eigenaar) –
Uitstekende module met uitstekende prijs kwaliteitverhouding. Met een weerstand op pin 4 van de LM 2596 en van pin 4 een condensator naar ground ontstaat er een met PWM (Arduino) aangestuurde module met DC uitgang. De gelijkspanning op de uitgang volgt de duty cycle van de PWM. Betekent dat ik het toerental van mijn DC motoren via een variabele gelijkspanning kan regelen i.p.v. direkt met PWM. In tegenstelling tot wat ik altijd lees dat bij lage toerentallen, met rechtstreekse PWM aansturing de torque beter zou zijn dan met gelijkspanningsaansturing is dat niet mijn ervaring. Het omgekeerde lijkt eerder het geval.
