Beschrijving

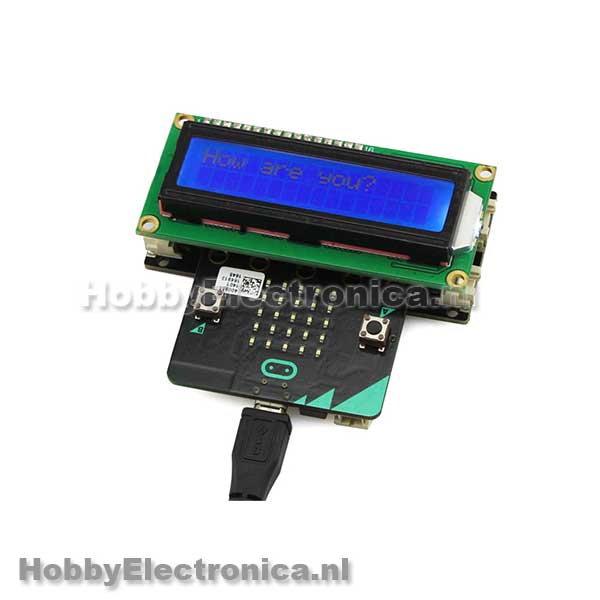

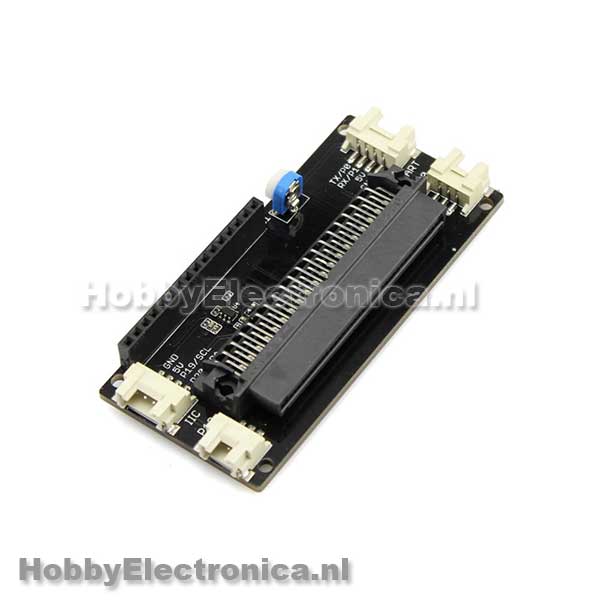

LCD1602 Display Microbit adapter. Eenvoudig een 1602 LCD aansluiten op een Microbit. Dit schild is speciaal ontworpen voor de microbit, het gebruikt 4 pinnen voor de verbinding, het heeft hetzelfde formaat als LCD1602 display en heeft 4 Crowtail-interface, IIC, UART, analoge poort en digitale poort. LCD1602 display contrast kan ook worden aangepast. Het is een adapter waar nog een LCD 1602 op moet worden aangesloten.
Aansluiten LCD:
LCD1602 —— Microbit
RS —— P8
RW —— GND
EN —— P2
D4 —— P16
D5 —— P15
D6 —— P14
D7 —— P13
