Beschrijving

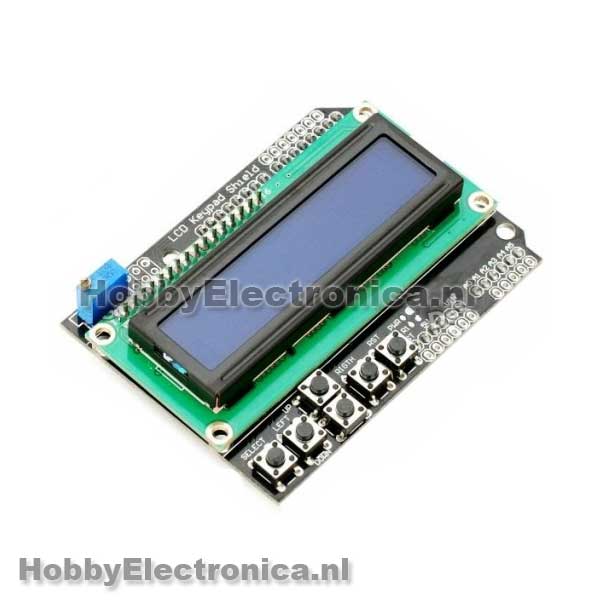

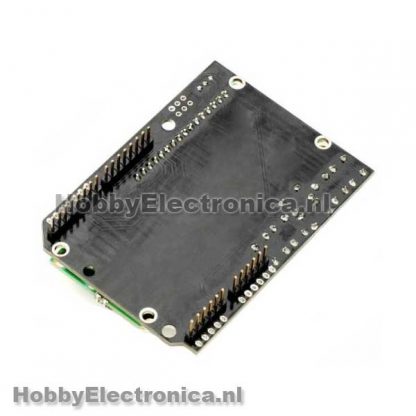

LCD Keypad shield 16×2 karakters met blauw backlight. Te gebruiken met Arduino Uno, Mega, Diecimila en Duemilanove. Contrast is instelbaar via de potmeter.
LCD Keypad shield specificaties:
– Blauw backlight en witte karakters
– Werkt met de 4 Bit Arduino LCD Library
– Links, rechts, omhoog, omlaag en select buttons
– Verstelbaar contrast
– Arduino reset button
| Pin |
Functie |
| Analoog 0 |
Buttons |
| Digitaal 4 |
DB4 |
| Digitaal 5 |
DB5 |
| Digitaal 6 |
DB6 |
| Digitaal 7 |
DB7 |
| Digitaal 8 |
RS (Data of signaal selectie beeldscherm) |
| Digitaal 9 |
Enable |
| Digitaal 10 |
Backlight controle |
Arduino code voorbeeld:
Om het LCD scherm te laten werken met de Arduino voorbeeld sketches gebruik de onderstaande pinnen in combinatie met de LiquidCrystal library:
LiquidCrystal lcd(8,9,4,5,6,7);
Zie onderstaande code voorbeeld voor het uitlezen van de buttons:
#include <LiquidCrystal.h>
LiquidCrystal lcd(8, 9, 4, 5, 6, 7);
void setup() {
lcd.begin(16, 2);
lcd.setCursor(0,0);
lcd.print("LCD Key Shield");
lcd.setCursor(0,1);
lcd.print("Press Key:");
}
void loop() {
int x;
x = analogRead (0);
lcd.setCursor(10,1);
if (x < 100) {
lcd.print ("Right ");
}
else if (x < 200) {
lcd.print ("Up ");
}
else if (x < 400){
lcd.print ("Down ");
}
else if (x < 600){
lcd.print ("Left ");
}
else if (x < 800){
lcd.print ("Select");
}
}
