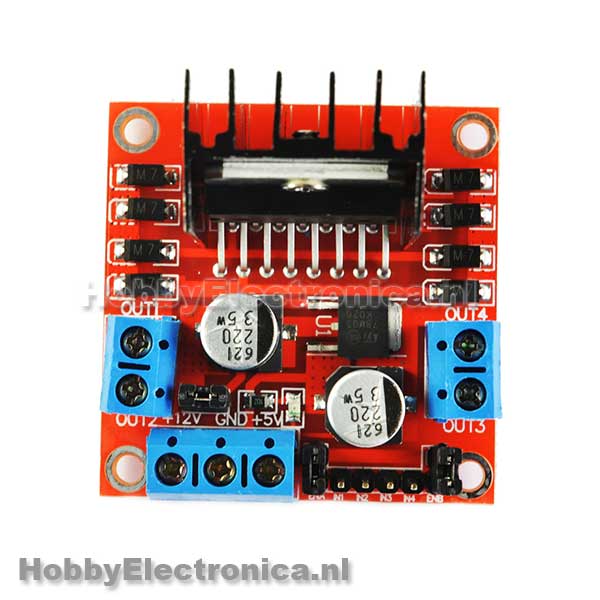

L298N Motor driver module

Beschrijving

De L298N motor driver module op basis van de ST’s L298N chip kan tot 2 stuks DC motoren aansturen (3V – 30V) met een stroom van maximaal 2A. Er kan per kanaal een of meerdere motoren(parallel) worden aangesloten die twee kanten op kunnen worden gestuurd. De stuurspanning is 5 tot 7-Volt vanuit een Arduino of andere microcontroller board.

L298N Motor driver module specificaties:
– Driver: L298N Dual H Bridge DC Motor Driver IC
– Driven part of the terminal supply area Vs: +5 V ~ +35 V; such as the need to take power within the board, the supply area Vs: +7 V ~ +35 V
– Driven part of the peak current Io: 2A
– The logical part of the terminal supply area Vss: +5 V ~ +7 V (can take power within the board +5 V)
– The logical part of the operating current range: 0 ~ 36mA
– Maximum power consumption: 20W (when the temperature T = 75 Deg C)
– Storage temperature: -25 Deg C ~ +130 Deg C
– Other Extensions: control of direction indicators, the logic part of the plate to take power interface.

Control signal input voltage range:
– Low:-0.3V
– High: 2.3V

Enable signal input voltage range:
– Low: -0.3
– High: 2.3V
