Beschrijving

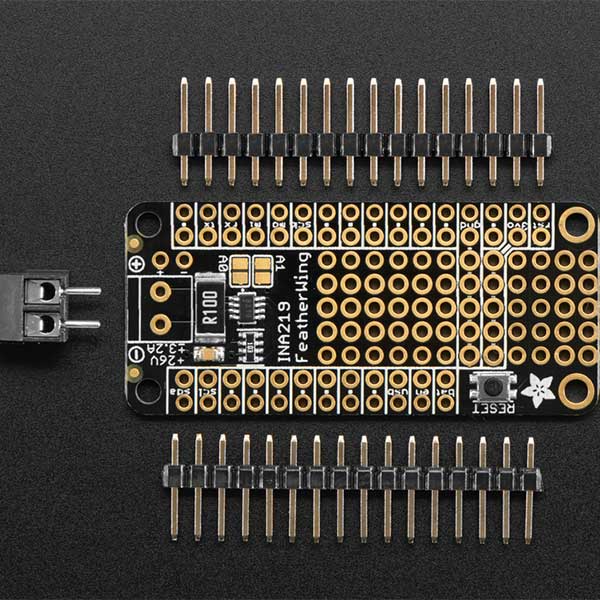

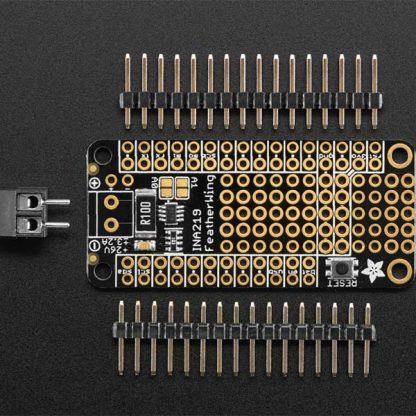

INA219 FeatherWing maakt dat het meten van de voeding tot het verleden behoren. In plaats van twee multimeters, kunt u de handige INA219B chip gebruiken om zowel de hoge zijspanning als de DC-stroomafname over I2C te meten met 1% precisie. Werkt met alle Feathers! Communiceert via I2C, dus het is eenvoudig in gebruik, je kunt zelfs het I2C-adres wijzigen om tot 4 van deze wings op één feather te gebruiken.
Een precisieversterker meet de spanning over de 0,1 Ohm, 1% meetweerstand. Omdat het maximale ingangsverschil van de versterker ± 320mV is, betekent dit dat het maximaal ± 3,2 ampère kan meten. Met de interne 12-bits ADC is de resolutie bij een bereik van ± 3,2 A 0,8 mA. Met de interne versterking ingesteld op het minimum van div-8, is de maximale stroom ± 400mA en de resolutie is 0,1mA.
