Beschrijving

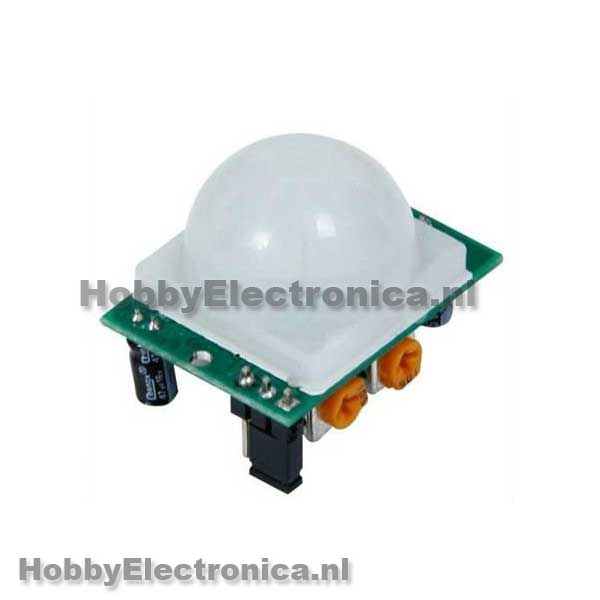

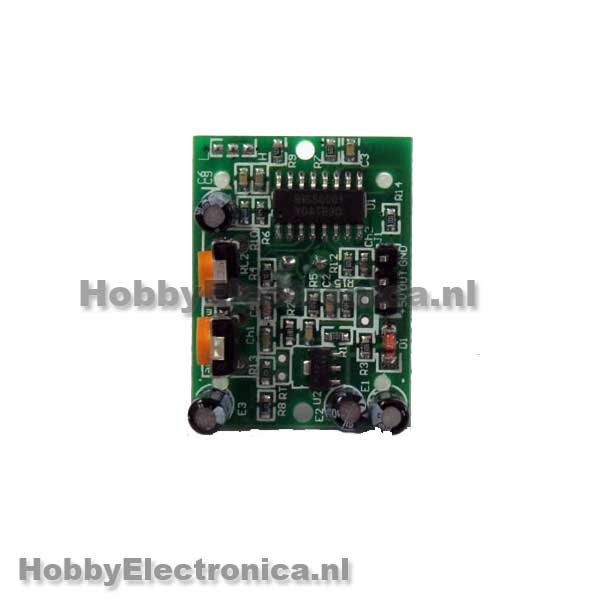

HC-SR501 PIR Bewegingssensor infrarood PIR detecteert beweging in een ruimte. Als de beweging word gedetecteerd geeft deze een 3.3v signaal op de output pin de tijd is instelbaar via de potmeter VR1. De detectieafstand is instelbaar van 3-7 meter via potmeter VR2.
HC-SR501 PIR Bewegingssensor infrarood specificaties:
– Werkt op: 4.5-20V
– Detectiehoek: <140°.
– Detectieafstand (instelbaar): 3-7m.
– Vertraging (instelbaar): 5-200s (standaard 5s +/- 3%)
– Output voltage: hoog/laag signaal 3.3V.
Arduino code voorbeeld:
int pirPin = 8;
int val;
void setup() {
Serial.begin(9600);
}
void loop() {
val = digitalRead(pirPin); //read state of the PIR
if (val == LOW) {
Serial.println("No motion"); //if the value read is low, there was no motion
}
else {
Serial.println("Motion!"); //if the value read was high, there was motion
}
delay(1000);
}
