Beschrijving

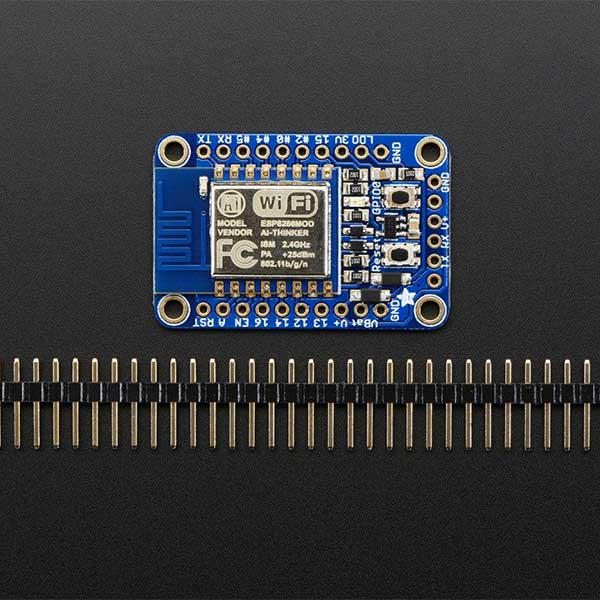

ESP8266 Breakout is een 80MHz microcontroller met een volledige WiFi functionaliteit, als client en access point, een TCP/IP stack die ook DNS ondersteund. Deze voordelig chip is nu makkelijk te gebruiken met op deze breakout.
ESP8266 Breakout features:
– Reset button
– User button
– Rode LED
– Level shifting op de UART en reset pin,
– 3.3V out, 500mA regulator
– 2 diode-beveiligde voeding inputs
– breadboard vriendelijke breakouts
ESP8266 Breakout pinnen:
1 x Analog input (1.8V max)
9 x GPIO (3.3V logic), ook voor I2C of SPI
2 x UART pins
2 x 3-12V power inputs, reset, enable, LDO-disable, 3.3V output
FTDI pinout voor het verbinden van een FTDI of console kabel om software te uploaden of the debuggen.
DE module is geladen met de NodeMCU Lua interpreter zodat er direct commando’s en Lua programma’s kunnen worden gedraaid. Ook kan deze module worden gebruikt met de Arduino IDE.
– NodeMCU Lua handleiding
– Arduino IDE handleiding
