Beschrijving

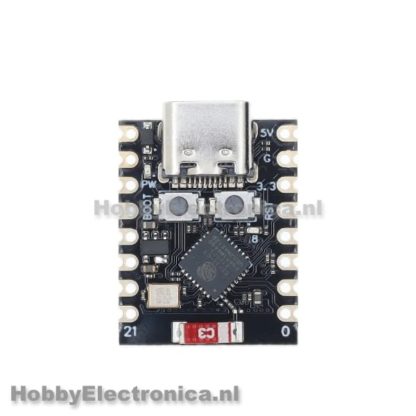

ESP32 C3 super mini bord is een krachtig IoT-mini-ontwikkelbord met de Espressif ESP32C3 WiFi/Bluetooth dual-mode-chip. Ontdek de mogelijkheden van deze 32-bits RISC-V CPU met FPU, die indrukwekkende rekenkracht biedt. Profiteer van uitstekende RF-prestaties en ondersteuning voor IEEE 802.11 b/g/n WiFi en Bluetooth 5 (LE). Met 11 digitale I/O’s (PWM) en 4 analoge I/O’s (ADC) biedt het bord rijke interfaces voor diverse toepassingen. Verken de flexibiliteit van vier seriële interfaces: UART, I2C, en SPI. Met een kleine resetknop en bootloader-modusknop is dit bord ideaal voor energiezuinige IoT-toepassingen en draadloze draagbare toepassingen. Ontdek de kracht, efficiëntie en kosteneffectiviteit van de ESP32-C3 SuperMini voor jouw projecten.
Voor het inschakelen van een externe voeding, sluit u het positieve niveau van de externe voeding aan op de 5V-positie en verbindt u de GND met de negatieve terminal. Deze ondersteunt een voeding in het bereik van 3,3 tot 6V. Houd er rekening mee dat bij het aansluiten van de externe voeding, USB-toegang niet beschikbaar is; er kan slechts één optie worden gekozen tussen USB en externe voeding.
ESP32 C3 super mini bord specificaties:
– CPU: ESP32-C3, 32-bit RISC-V single core processor @ 160 MHz
– RAM: 400KB
– ROM: 374KB
– ADC: 2 * 12-bit SARADC, 6 channels
– WiFi: 802.11b/g/n protocol, 2.4GhHz, supports Station mode, SoftAP mode, SoftAP+Station mode, hybrid mode
– Bluetooth: BT 5.0
– 400KB SRAM, 384KB ROM
– Interfaces: 1xI2C, 1xSPI, 2xUART, 11xGPIO (PWM), 4xADC
– Blauwe LED, GPIO8 pin
– Afmetingen: 22,52x18mm
Om de ESP32-C3 Super Mini te programmeren, houdt u eerst de BOOT knop in, dan terwijl u deze inhoud drukt u kort op de RST knop. Daarna kunt u de BOOT knop weer los laten. Als u dit gedaan heeft komt de ESP32-C3 Super Mini in upload modus te staan. U kunt dan via de Arduino IDE uw sketch uploaden.
U kunt uw sketch via de Arduino IDE uploaden door, eerst het board “ESP32C3 Dev Module” te selecteren (Let op: als u deze niet kan vinden, moet u eerst de esp32 boards uit de board manager downloaden), daarna de juiste COM poort te selecteren en dan als laatste uw sketch te uploaden via het pijltje bovenin.
Als uw sketch geüpload is moet u nog een keer op de RST knop drukken. Dit zorgt ervoor dat de ESP32-C3 Super Mini weer uit de upload modus gaat.
