Beschrijving

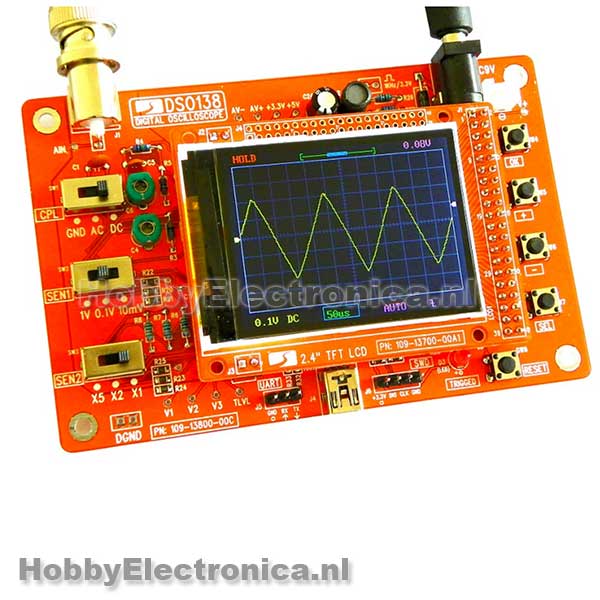

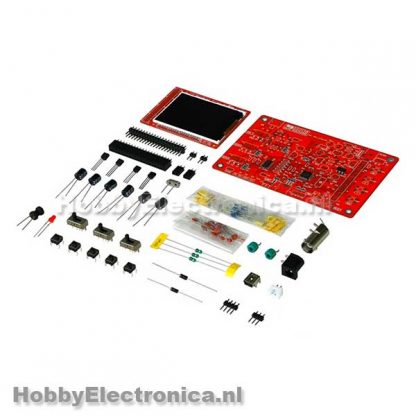

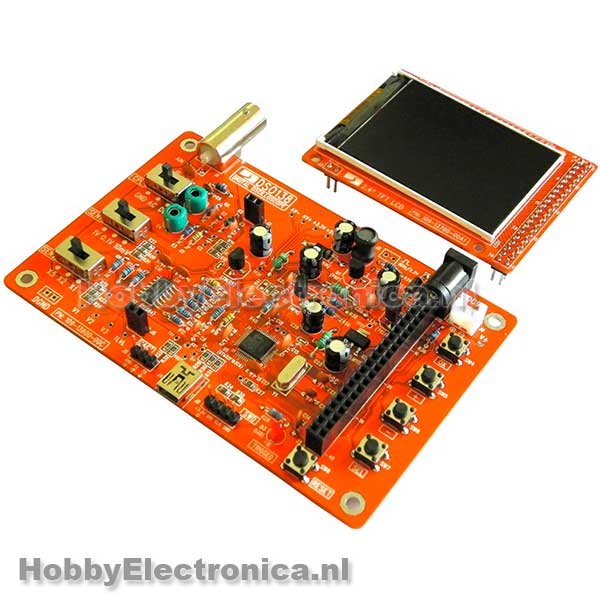

DSO138 Digitale Oscilloscoop is ontworpen als een training oscilloscoop. Eenvoud in structuur en gemak in montage / bediening zijn de belangrijkste doelstellingen van het ontwerp. Voor deze doeleinden is de DSO138 opgebouwd met SMD onderdelen en het hart van de DSO138 is een Cortex-M3-ARM-processor (STM32F103C8) van ST. Het maakt gebruik van een 2,4-inch TFT LCD-scherm (320 x 240 dotmatrix, 262K kleuren) als weergave-element dat mooie heldere golfvormen kan weergeven. Gedetailleerde montage-instructies worden gegeven en schema.
De MCU is voor geprogrammeerd en geen herprogrammering vereist. Met acryl behuizing.
DSO138 Digitale Oscilloscoop specificaties:
– Kanalen: 1
– Analoge bandbreedte: 0 – 200KHz
– Gevoeligheid: 10mV / Div – 5V / Div
– Gevoeligheid fout: minder dan5%
– Resolutie: 12-bit
– Maximale ingangsspanning: 50Vpk
– Koppeling: DC, AC, GND
– Max Real-time Sampling Rate: 1Msps
– Tijdbasis: 10us / Div – 500s / Div
– Record Lengte: 1024
– Trigger modi: Auto, Normaal, Single
– Trigger Types: Stijgende / dalende flank
– Trigger Positie: 1/2 van de omvang buffer vast
– 2.4-inch kleuren TFT LCD-scherm met 320 x 240 resolutie
– 9V DC (8 – 12 V toelaatbaar)
– Supply Current: 120mA
– Afmetingen: 117mm x 76mm x 15mm
– Gewicht: 70 gram (exclusief kabels)
– Handleiding
– Alle info
