Beschrijving

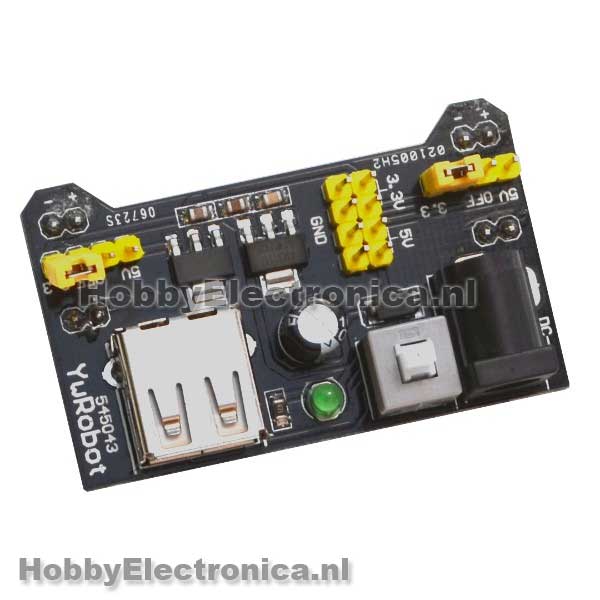

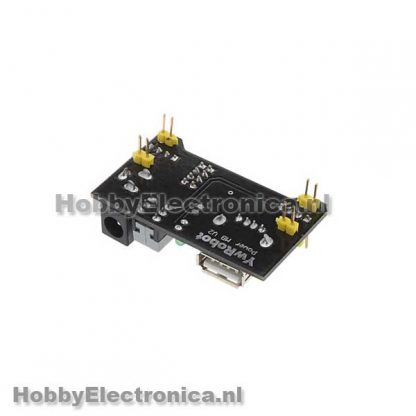

Voorzie je MB102 breadboard van een eigen voeding. Plaats de voedingsmodule op je breadboard, sluit spanning aan met een DC2.1 jack of USB en je hebt 3.3V of 5.0V op je breadboard.
Eenvoudig met jumpers om te schakelen naar 3.3V of 5.0V. Incl. Aan/Uit schakelaar en indicatie LED.
Voedingsmodule specificaties:
– aan/uit schakelaar.
– indicatie LED.
– header pins 2x 3.3V, 2x 5V en 4x GND.
– Input voltage: 6.5V – 10V.
– Output voltage: 3.3V, 5V.
– Maximale output: <700mA.
Peter (geverifieerde eigenaar) –
Fijne voeding voor op een breadboard. Alleen jammer dat hij net iets te weinig stroom kan leveren voor mijn project.
Electronics4Fun (geverifieerde eigenaar) –
Aansluitingen komen overeen met een breadboard met aan weerszijde 2 voedingslijnen. Je prikt dit printplaatje er in en je hebt hebt de keuze met steekjumpers of je 3.3 of 5 volt wilt op de voedingslijnen. Je kunt dus op de ene voedingslijn 3.3 v zetten en op de andere 5 volt of beide dezelfde voltage. Ook zit er een usb-uitgang op waar je 5 volt van kunt betrekken.
Voor de meeste testopstellingen met een Arduino is deze voedingsmodule ruim voldoende.
Bij mij gaf deze voedingsmudule in een test opstelling gedurende enkele uren probleemloos continu
5 V/500mA of 3.3 V/330mA bij een ingangsspanning van 9V. Bij hogere stromen en/of hogere ingangsspanning raakt de module overbelast en treedt er een stroombegrenzing in. Usb kan ook continu 5V/500mA leveren. In het totaal kan deze voedingsmodule continu 3.5 W leveren bij een
ingangsspanning van 9V. bij een lagere ingangsspanning gaan de uitgangsspanningen al snel inzakken. 5 volt bij 700mA is echt de bovengrens. Voorbeeld voedingslijn1 0.5W+voedingslij2 1W+
usb 2W= 3.5W totaal.
Electronics4Fun (geverifieerde eigenaar) –
Ik gaf 3 sterren omdat de specificatie’s te hoog worden ingeschat. Verder voldoet de module uitstekend voor de meeste breadboard-projecten. De prijs is erg scherp en daarom toch 1 ster er bij !
Mijn bedoeling is dat mijn productwaarderingen nuttig zijn voor wie ze leest.
