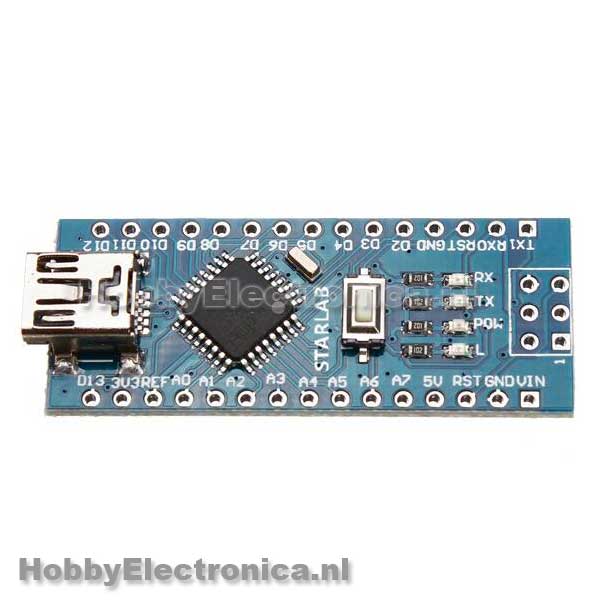

Arduino Nano Compatible CH340

Beschrijving

Arduino Nano Compatible CH340 is een klein, compleet en breadboard-vriendelijk bord op basis van de ATmega328. Het heeft geïntegreerde USB CH340 aan boord(Driver nodig!). Als functie heeft het bijna alle analoge en digitale pinnen die de UNO of Duemilanove heeft en dezelfde functie als Duemilanove of UNO. Deze Nano 328 (compatibel met Arduino) kan worden geleverd met het IO Shield voor Arduino Nano, dat breekt alle pinnen uit. Als een upgradeversie van Arduino Nano is deze Nano 328 100% compatibel met Arduino Nano en zijn schild en IDE’s. Op het hardwaregedeelte zijn veranderingen aangebracht om de flexibiliteit en gebruikerservaring te verbeteren.

Arduino Nano Compatible CH340 specificaties:
– USB serial CH340 driver
– Power OK rode LED, groene (TX), groene (RX) en groene (L) LED
– Verbeterde 5V-spanningsbronnen, krachtigere schijfcapaciteit
– Mini-B USB voor programmeren en seriële monitor
– Surface-Mount ICSP-header
– Standaard 2,54 mm afstand DIP (breadboard friendly)
– Microcontroller: ATmega328
– Operating Voltage(logic level): 5V
– Input Voltage(recommended): 7-12 V
– Input Voltage(limits): 6-20 V
– Digital I/O Pins: 14 (of which 6 provide PWM output)
– Analog Input Pins: 8
– DC Current per I/O Pin: 40 mA
– Flash Memory: 16 KB (ATmega168) or 32 KB (ATmega328) of which 2 KB used by bootloader
– SRAM: 1 KB (ATmega168) or 2 KB (ATmega328)
– EEPROM: 1 KB (ATmega328)
– Clock Speed: 16 MHz
