Beschrijving

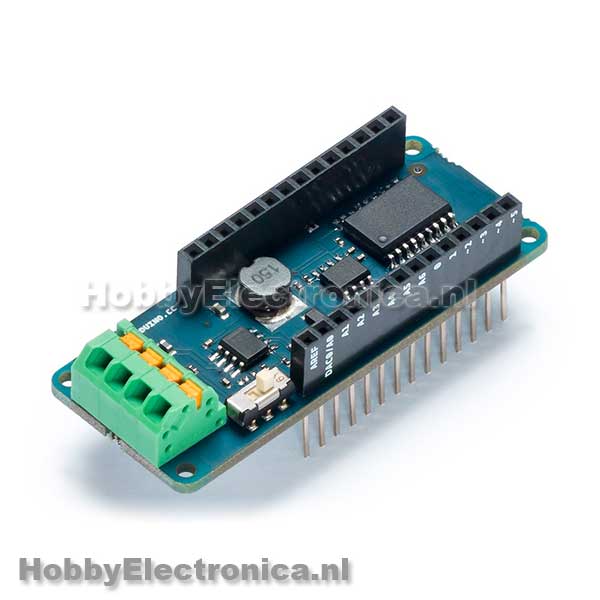

Arduino MKR CAN shield gebruikt de MCP2515-chip van Microchip. Deze chip is een industriestandaard en daarom vindt u in de Arduino library al een library om de chip te programmeren en over de CAN-bus te communiceren, met enkele handige voorbeelden. Open Library Manager en zoek naar MCP2515.
De schakelaar dicht bij de CAN-busconnector maakt het mogelijk om de afsluitweerstand in of uit te schakelen.
Arduino MKR CAN shield kan de verbinding van de MKR-borden met industriële systemen en vooral met toepassingen in de automobielindustrie vereenvoudigen. Dit shield opent een nieuwe reeks mogelijke toepassingen, zoals slimme voertuigen, autonome auto’s en drones. Een CAN-verbinding biedt ook de mogelijkheid om een MKR-kaart rechtstreeks aan te sluiten op verschillende soorten industriële sensoren, motoren en displays.
Arduino MKR CAN shield specificaties:
– Protocol: CAN Bus
– Interface: SPI<
- Circuit Operating Voltage: 3.3 V
- Controller: Microchip MCP2515
- Transceiver: NXP TJA1049
- Buck converter: Texas Instruments TPS54232
- Vin (screw connector): 7 V - 24 V
- Vin (header): 5 V
- Compatibility: MKR borden
- Handleiding
