Beschrijving

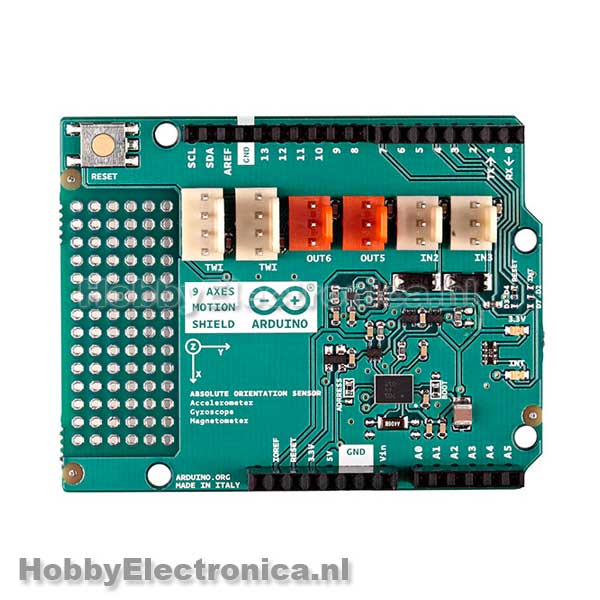

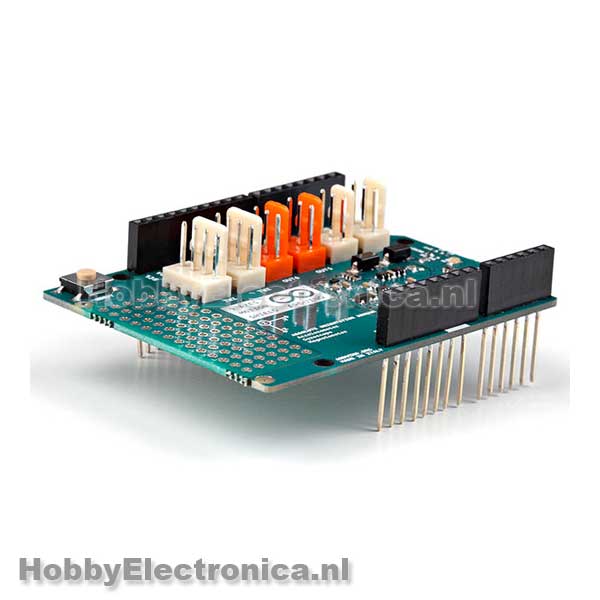

9 Axes Motion Shield van Arduino is gebaseerd op de BNO055 chip van Bosch. De BNO055 is een System in Package (SIP), de integratie van een drieassige 14-bits accelerometer, een drieassige 16-bit gyroscoop met een bereik van ± 2000 graden per seconde, een triaxiale geomagnetische sensor en een 32-bit microcontroller welke de BSX3.0 FusionLib software gebruikt.
9 Axes Motion Shield biedt sensorfusie signalen:
– Quaternion
– Euler hoeken
– Rotatievector
– Lineaire versnelling
– Zwaartekracht vector
Het shield is compatibel met TinkerKit, wat betekent dat je snel projecten kunt maken door TinkerKit modules in het board te prikken.
9 Axes Motion Shield is compatible met de Uno, Yùn, Leonardo, Ethernet, Mega en Due boards. De Interrupt bridge en Reset brdige moeten worden gesoldeerd, afhankelijk van het gebruikte board. Zie onderstaande tabel:
| BOARD | INTERRUPT PIN | RESET PIN |
| Arduino Uno | D2 | D4 |
| Arduino Leonardo | D7 | D4 |
| Arduino Yun | D7 | D4 |
| Arduino Ethernet | D2 | D4 |
| Arduino Due | D2 | D4 |
| Arduino Mega | D2 | D4 |
