Beschrijving

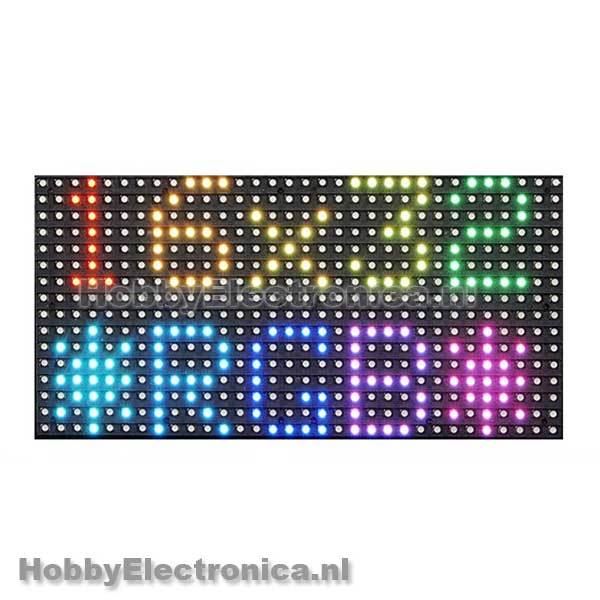

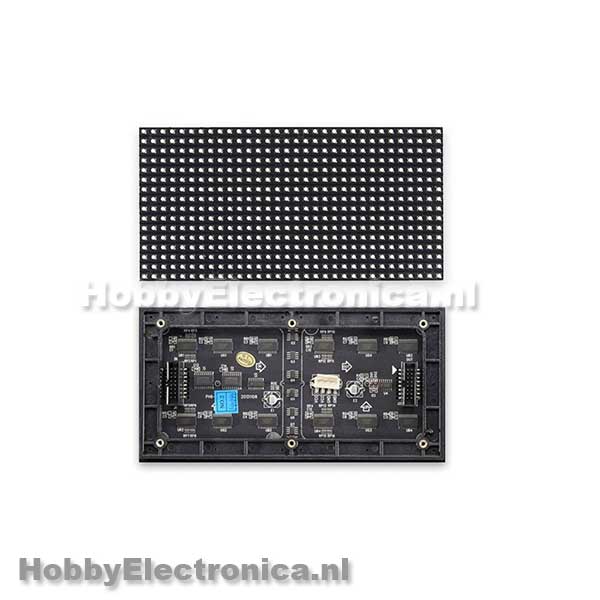

16×32 RGB LED matrix met Arduino shield en kabels. Een RGB matrix paneel met 512 RGB LEDs gerangschikt in 16 rijen en 32 kolommen. Rij en kolom driver circuits zijn gebouwd op de achterkant van de matrix paneel.
De gegevens en stuursignaal pinnen zijn toegankelijk via een HUB75 (8×2 IDC) connector. Het vereist 12 digitale I / O pinnen van Arduino Uno voor full colour controle. Het display module wordt geleverd met een RGB-connector schild voor Arduino Uno en de nodige kabels voor gemakkelijke bedrading tussen de RGB-paneel en de Arduino board.
16×32 RGB LED matrix specificaties:
– Werkt op: 5V (2A voeding aanbevolen)
– Afmetingen: 192mm x 96mm
– LED spacing : 6mm
– Compatibel met Adafruit’s RGBMatrixPanel Library
– RGB connector shield en kabels meegeleverd.

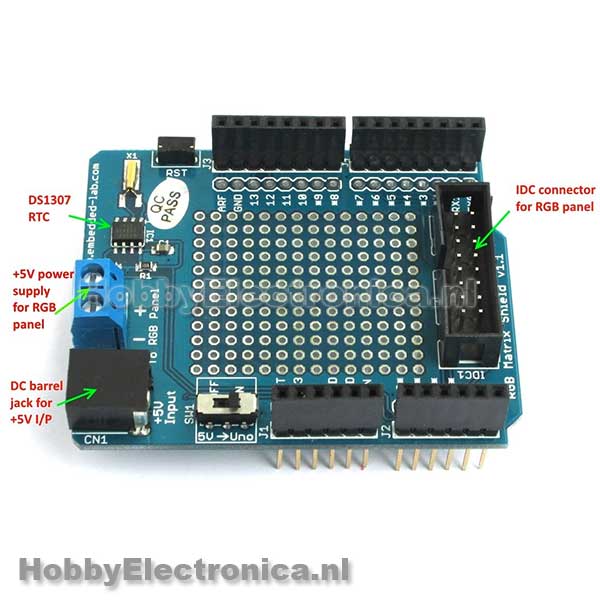

– DS1307 RTC chip op het shield met CR1220 batterij houder, I2C pin A4 en A5.
– Aansluiten en voorbeelden

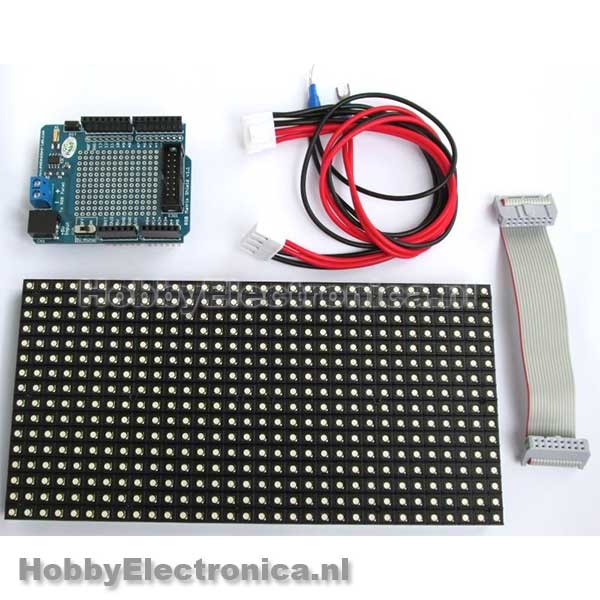

16×32 RGB LED matrix levering omvat:
– 1x 16×32 RGB LED matrix panel
– 1x RGB connector shield met RTC chip on board
– 1x IDC cable verbind de RGB matrix naar het shield
– 1x power supply connector voor deRGB matrix
Let op: Er word geen voeding meegeleverd. Werkt op een 5V, 2A voeding met 2.1mm x 5.5mm power plug connector.
