1.28 IPS Capacitive touchscreen Esp32-2424S012C-I

Beschrijving

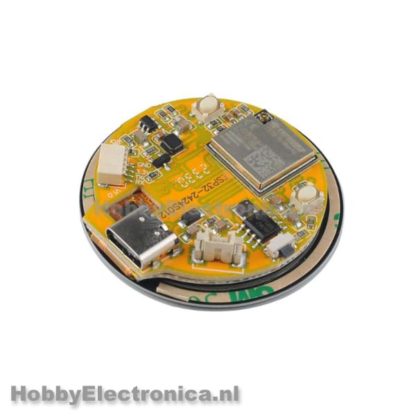

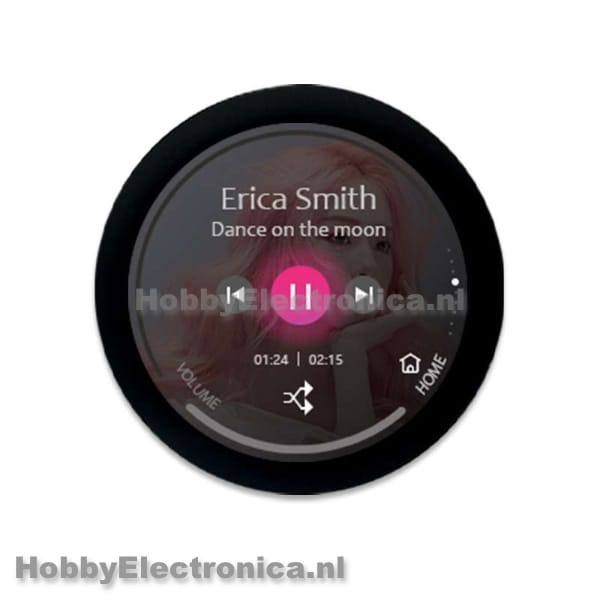

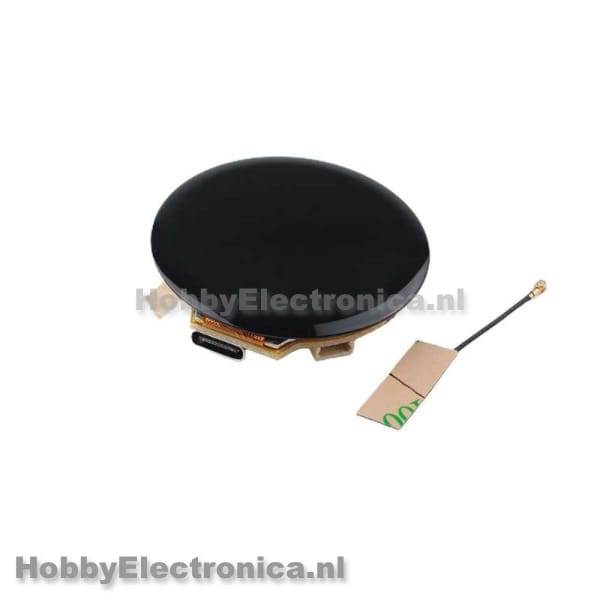

1.28 IPS Capacitive Touchscreen ESP32-2424S012C-I. Het ontwikkelbord heeft een rond TFT-scherm van 1,28 inch, een GC9A01-driverchip, een resolutie van 240 * 240 en een duidelijk 65K-kleurendisplay. Het scherm is via een SP-interface verbonden met de ingebouwde ESP32 en biedt stuurprogramma
voorbeelden om het gebruik te vergemakkelijken. Het ontwikkelbord biedt een USB-poort voor het met één klik downloaden van programma’s of seriële communicatie. Uiteraard kan de USB-poort ook voor de stroomvoorziening worden gebruikt.

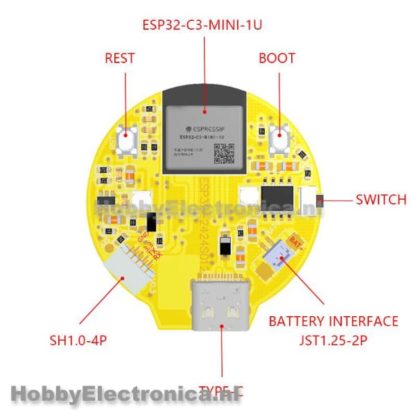

Het bord bevat ook een batterij-interface en een oplaad circuit. Als er een 3,7V lithiumbatterij is aangesloten, is alleen de USB-poort nodig om op te laden. Voor het vermogen van de batterij is de batterij via twee spannings deler weerstanden aangesloten op poort 0 van ESP32. De spanning van de batterij kan worden bepaald door de spanning na de spanningsdeler via ADC te verzamelen om het standaard stroomverbruik te verminderen. Schakel de functie in na kortsluiting van het jumperpad.
Bovendien zijn er drie aan de zijkant ingedrukte knoppen en TF-kaartinterfaces op het bord die voor gebruik rechtstreeks in de TF-kaart kunnen worden geplaatst. Eén knop is een aan/uit-knop en de andere twee zijn door de gebruiker gedefinieerde knoppen die kunnen worden gecodeerd volgens uw eigen gebruiksbehoeften. Als je denkt dat de knoppen te klein zijn om in je eigen schaal te passen, kun je ook draden op de pads aan beide zijden van de knoppen solderen om ze aan te sluiten op externe knoppen voor gebruik.
